Author Topic: CMD MPC5xx BDM Programmer (BDM100)  (Read 9175 times)
0 Members and 1 Guest are viewing this topic.
ivanolgezer
Jr. Member
**
Posts: 35


« on: September 06, 2012, 13:49:19 »

Добрый день Александр!
Еще вопрос по режиму BDM. Заказал себе столик с платками из китая.
Собираюсь делать шлейф-переходник для соединения адаптера с платками. Нашел вот такую фотку распиновки разъема БДМ. Насколько я вижу она не совпадает с указаными пинами в режиме CantieCar - зеркально перевернута. Какая правильная?
И еще вопрос по питанию. Внешнее питание на адаптер подавать только на PW? питание блока адаптер сам включит на выходе IGN по команде программы?
Logged
asman2vw
Newbie
*
Posts: 7


« Reply #1 on: September 06, 2012, 20:20:52 »

Hello Alexander
Do you have an adapter for sale so i can use BDM mode directly ?
There is a schematic for conecting an edc16u31 ecu to Cantiecar v1 interface ?
Thanks
Best regards
Logged
Admin
Administrator
*****
Posts: 123



WWW
« Reply #2 on: September 07, 2012, 11:59:36 »

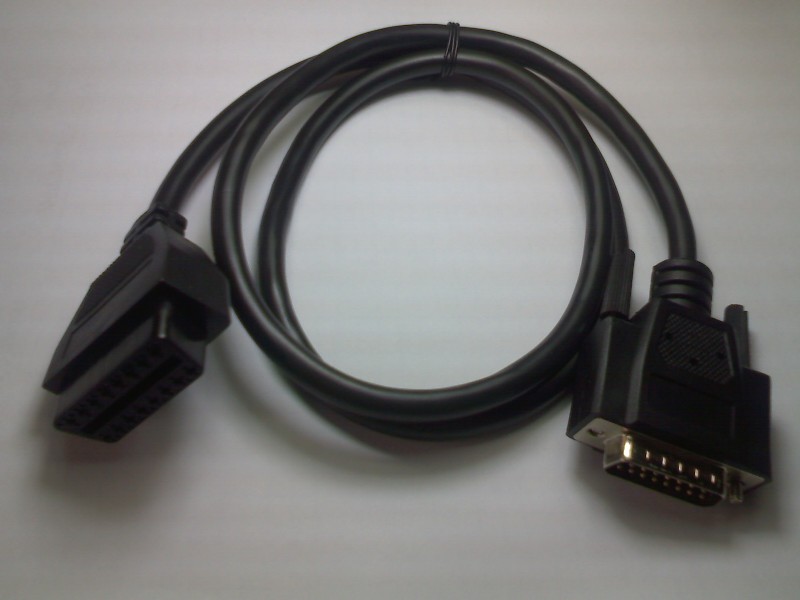

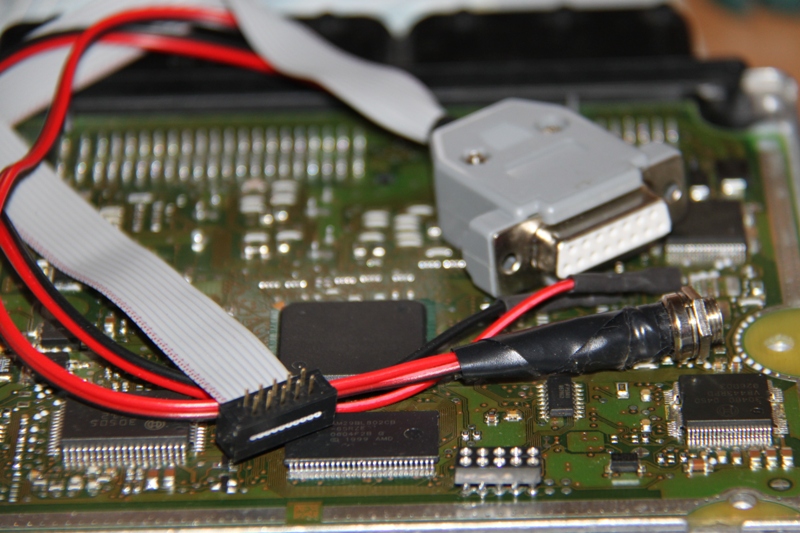

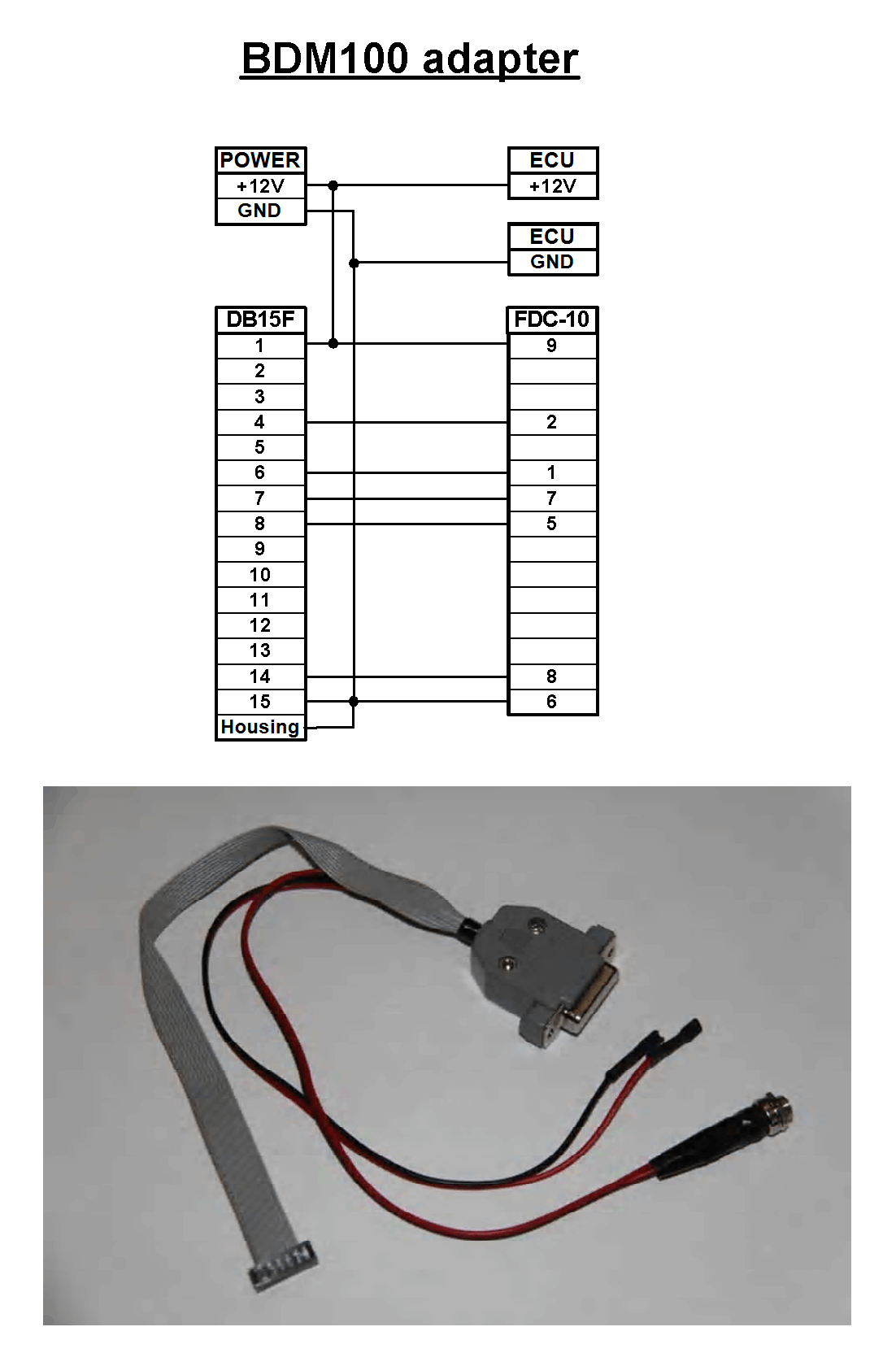

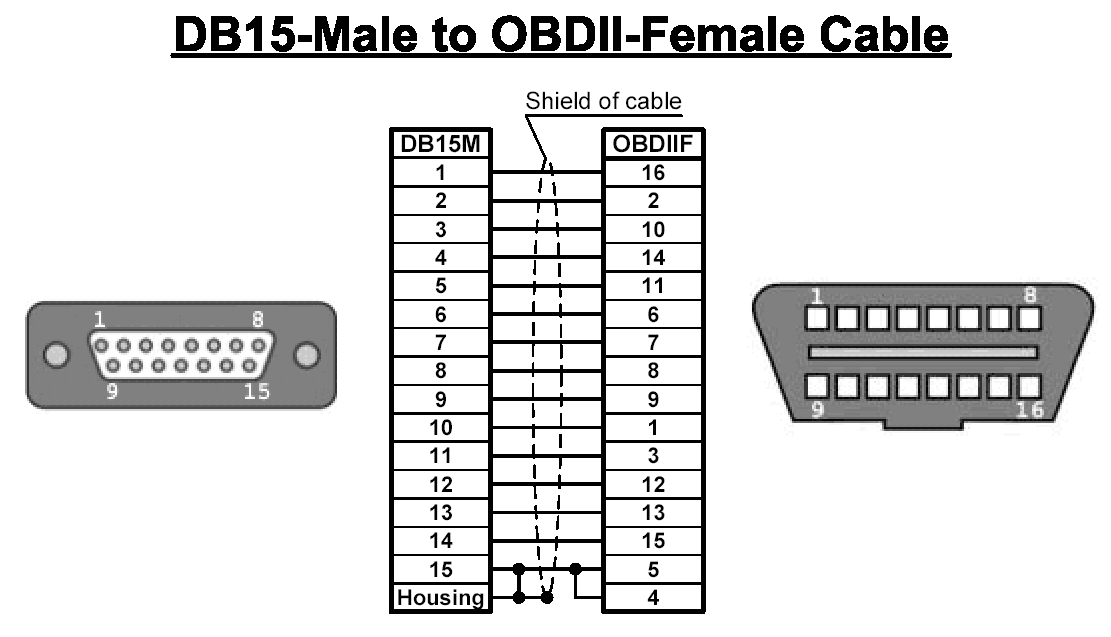

[eng]Check images
That adapter is used by me...
i have not theirs on the stock
(all used connectors has pin marking)[/eng][rus]См рисунки
я использую такой адаптер... в одном экземпляре
Вы можете изготовить его самостоятельно...все использованные разъемы имеют маркировку нумерации пинов[/rus]
« Last Edit: September 07, 2012, 12:04:27 by Admin » Logged
ivanolgezer
Jr. Member
**
Posts: 35


« Reply #3 on: September 07, 2012, 13:32:55 »

Спасибо! Понятно!
Logged
asman2vw
Newbie
*
Posts: 7


« Reply #4 on: September 07, 2012, 22:15:57 »

Спасибо!
Logged
